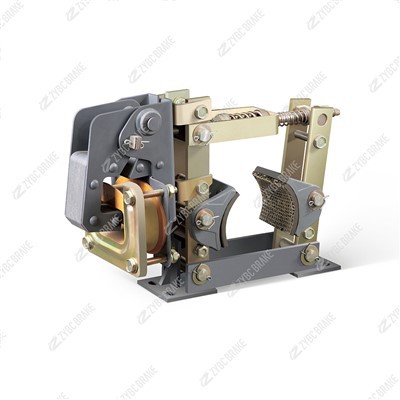

Visokokakovostne elektromagnetne bobnaste zavore serije TJ2

TheSerija TJ2je paleta industrijskih-elektromagnetnih bobnastih zavor, zasnovanih za lahke-do-srednje obremenjene rotacijske stroje-vključno z majhnimi žerjavi (kraki, delovne postaje), mini vitli, transporterji, pakirnimi stroji in tekstilno opremo. Opredeljeno s svojimelektromagnetno aktiviranje(električni tok ustvarja magnetno silo za pogon zaviranja) intorna struktura v slogu bobna, ta serija zagotavlja zanesljivo dinamično upočasnjevanje, zadrževanje statične obremenitve in-varno zaustavitev v sili. Še posebej je primeren za okolja, kjer imajo prednost kompaktna zasnova, hiter odziv in preprosta električna integracija (npr. delavnice, majhne tovarne, logistični objekti). Serija TJ2, ki pokriva premer bobna od 100–300 mm in izhodni moment od 30–500 N·m, izpolnjuje potrebe aplikacij z nizko-do-zmerno obremenitvijo (0,1–10 ton), hkrati pa ponuja-stroškovno učinkovitost in enostavno vzdrževanje. Spodaj je podrobna razčlenitev njegovih serijskih značilnosti, osnovne strukture, principa delovanja, ključnih funkcij, tipičnih aplikacij in tehničnih specifikacij:

1. Pregled serije in osnovna funkcija

Serija TJ2 sledi konvenciji o poimenovanju "TJ" (T=elektromagnetno, J=bobnasto-zaviranje) in je optimizirana za lahke industrijske scenarije. Njegove glavne funkcije so v skladu z varnostnimi in operativnimi potrebami za majhne-stroje:

Dinamično zaviranje: Upočasnjevanje ali ustavljanje opreme z nizko{0}}vztrajnostjo (npr. majhni tekoči trakovi, mini vitli) z nadzorovanim navorom, da se prepreči nihanje tovora ali mehanski udarci.

Zadrževanje statične obremenitve: Pritrjevanje lahkih bremen (npr. orodij, majhnih delov) na mestu med premori, vzdrževanjem ali-izključenimi stanji.

Zaviranje v sili: Samodejna vključitev pri izpadu električne energije ali električnih napakah za preprečitev pobegov opreme-, ki je ključnega pomena za varnost operaterja in zaščito občutljivih komponent (npr. embalažnih materialov).

Serija vključuje enojne-čevlje (lahka-obremenitev) in dvojne-čevlje (srednje-obremenitev) konfiguracije, ki zagotavljajo združljivost z različnimi velikostmi strojev in zahtevami glede obremenitev.

2. Osnovna struktura in ključne komponente

Serija TJ2 ima poenostavljeno, kompaktno zasnovo, prilagojeno elektromagnetnemu sproženju, s štirimi integriranimi podsistemi:

2.1 1. Elektromagnetna aktivacijska enota (napajalno jedro)

Enota pretvarja električno energijo v magnetno silo za vklop/sprostitev zavore, ki vključuje:

Elektromagnetna tuljava: Bakrena-navita tuljava (izolirana s toplotno-odpornim emajlom), zasnovana za napajalnike AC ali DC (običajne vrednosti: 220 V AC, 380 V AC, 24 V DC). Ko je pod napetostjo, ustvari magnetno polje, ki privlači premično armaturo.

Armatura in povezave: Armatura iz nizko-ogljičnega jekla (visoka magnetna prepustnost), povezana z vzvodno povezavo. Magnetna sila vleče armaturo, ta pa deluje na zavorne čeljusti za nadzor vklopa.

Povratna pomlad: Majhna natezna vzmet, ki ponastavi armaturo v položaj "vključena zavora", ko je tuljava iz-izklopljena,-kar omogoča-varno delovanje.

2.2 2. Sklop bobnaste zavore (torno jedro)

Sklop je povezan z vrtljivim bobnom stroja za ustvarjanje zavorne sile, vključno z:

Zavorne čeljusti: enojni ali dvojni ločni čevlji iz lahkega nodularnega železa QT350 (za zmanjšanje vztrajnosti). Lahki-modeli uporabljajo en čevelj za prostorsko učinkovitost; srednje{3}}modeli uporabljajo dva čevlja za uravnotežen navor.

Torne obloge: Kompozitni materiali-na osnovi smole (μ Večji ali enak 0,38) s toplotno odpornostjo do 280 stopinj. Podloge so prilepljene ali zakovičene na čevlje, kar zagotavlja nizko obrabo in nizek hrup-, kar je ključnega pomena za delavnice v zaprtih prostorih ali pakirnice.

Združljivost z bobni: Zasnovan za standardne sode z majhnim-premerom (zunanji premer 100–300 mm, debelina 8–15 mm, material: jeklo 45# ali lito železo). Nastavljivi nosilci čevljev se prilagajajo variacijam poravnave bobna ±2 mm, kar poenostavlja namestitev.

2.3 3. Napaka-Varni mehanizem (varnostno jedro)

Vgrajena-funkcija, ki temelji na zasnovi elektromagnetne aktivacije »brez{1}}vključenega«:

Ko je tuljava elektromagnetapod napetostjo(normalno delovanje), magnetna sila premaga povratno vzmet, potegne armaturo in uvleče zavorne čeljusti-in sprosti boben.

Ko je tuljavabrez{0}}napajanja(izguba električne energije, električna napaka), povratna vzmet v trenutku potegne armaturo nazaj in potisne čevlje proti bobnu, da zaklene gred. Ta "fail-safe enabled" zasnova zagotavlja, da za zaviranje v sili ni potrebno zunanje napajanje.

2.4 4. Komponente za prilagajanje in zaščito (jedro vzdržljivosti)

Regulatorji zavorne reže: Ekscentrični zatiči ali navojni vijaki na povezavi čevlja omogočajo operaterjem, da fino-nastavijo razmik med čeljustmi in bobnom (optimalno: 0,2–0,4 mm), da izravnajo obrabo obloge. Posebna orodja niso potrebna, kar poenostavi-vzdrževanje na mestu.

Izolacija in odvajanje toplote: Tuljava elektromagneta je zavita v toplotno-odporno epoksidno smolo (izolacija razreda H), da se prepreči pregrevanje med neprekinjenim delovanjem. Prezračevalne reže v ohišju tuljave izboljšajo odvajanje toplote in tako podaljšajo življenjsko dobo tuljave.

Osnovno varstvo okolja: Ohišje zavore je prevlečeno s 50 μm-debelim epoksidnim premazom za odpornost proti prahu in blagi vlagi (zaščitni razred IP54), primerno za uporabo v zaprtih prostorih. Izbirne nadgradnje IP65 so na voljo za pol-zunanje aplikacije (npr. pokrita skladišča).

3. Načelo delovanja

Serija TJ2 deluje po preprostem elektromagnetnem{1}}varnem ciklu, ki je usklajen z delovanjem lahkih-do-srednje obremenjenih strojev:

3.1 1. Sprostitev zavore (normalno delovanje)

Ko se aktivira stroj (npr. majhen žerjav s krakom), se elektromagnetna tuljava zavore TJ2 napaja z električno energijo.

Napeta tuljava ustvari magnetno polje, ki privlači armaturo in jo vleče proti napetosti povratne vzmeti.

Gibanje armature poganja povezavo vzvoda, umakne zavorne čeljusti stran od vrtečega se bobna in ustvari majhno vrzel. Boben (povezan z gredjo stroja) se prosto vrti in omogoča dvigovanje, transport ali pakiranje.

3.2 2. Zaviranje (nadzorovano ustavljanje/zadrževanje)

Nadzorovano ustavljanje: Za upočasnitev ali zaustavitev stroja krmilni sistem zmanjša ali prekine napajanje elektromagnetne tuljave. Magnetna sila oslabi in povratna vzmet začne armaturo vleči nazaj.

Povezava potisne zavorne čeljusti proti vrtečemu se bobnu, pri čemer se ustvari torni moment (30–500 N·m), ki upočasni boben do zaustavitve v manj kot ali enaki 1,0 sekundi (pod nazivno obremenitvijo)-in se izogne ​​nestabilnosti obremenitve.

Statično držanje: Za premore sredi-cikla (npr. držanje majhnega dela na delovni postaji) je tuljava popolnoma iz-napajana. Povratna vzmet drži čevlje vpete in uporablja dovolj navora, da varno drži breme brez porabe energije.

3.3 3. Zaviranje v sili (izguba moči/napaka)

V primeru nenadne izgube električne energije (npr. izpad v delavnici) ali električne napake (npr. kratek stik tuljave) tuljava elektromagneta takoj izgubi ves tok.

Povratna vzmet popolnoma sproži armaturo v milisekundah (manj kot ali enako 0,5 sekunde), pri čemer čevlji udarijo ob boben, da zaklenejo gred. Zavora takoj zaustavi stroj in prepreči padce tovora, trke ali poškodbe občutljivih izdelkov (npr. pakiranega blaga).

4. Ključne značilnosti serije TJ2

Serija TJ2 izstopa po svoji primernosti v scenarijih lahke-do-srednje obremenitve, s ključnimi prednostmi:

4.1 1. Kompakten in lahek dizajn

S težo samo 3–15 kg (odvisno od modela) in z nizko-profilno strukturo (višina manj kot ali enaka 150 mm) se zavora prilega tesnim prostorom-, kar je idealno za majhne stroje (npr. mini vitli, namizni pakirni stroji), kjer je prostor za namestitev omejen.

4.2 2. Hiter električni odziv

Elektromagnetno aktiviranje omogoča hitro sprostitev (manj kot ali enako 0,3 sekunde) in vključitev (manj kot ali enako 0,5 sekunde)-, kar je kritično za stroje s kratkimi časi cikla (npr. visoko-hitrostni transporterji za pakiranje), ki zahtevajo pogoste zagone-ustavitev.

4.3 3. Preprosta integracija in nizki stroški

Brez kompleksnih pnevmatskih/hidravličnih sistemov-samo neposredna električna povezava z nadzorno ploščo stroja (združljivo s standardnimi PLC-ji ali relejnimi krmilniki).

Poenostavljene komponente (manj gibljivih delov kot hidravlične/pnevmatske zavore) nižajo vnaprejšnje stroške in dolgoročne-stroške vzdrževanja.

4.4 4. Nizke zahteve glede vzdrževanja

Torne obloge je mogoče z osnovnim orodjem zamenjati v manj kot ali enakih 15 minutah, nastavitev zavorne reže pa traja manj kot 5 minut.

Življenjska doba elektromagnetne tuljave (izolacija razreda H) je večja ali enaka 10.000 ur pri normalnem delovanju in ne zahteva nobenega rutinskega vzdrževanja, razen vizualnih pregledov.

4.5 5. Varnostna skladnost

Ustreza svetovnim standardom za-industrijske zavore za lahka vozila, vključno zGB/T 10435-2007(kitajski standardi za elektromagnetne bobnaste zavore),IEC 60034(električna varnost motorja in zavor) inCE(Direktiva EU o strojih). Prav tako je skladen z RoHS-za uporabo v elektroniki ali obratih,-povezanih s hrano.

5. Tipične aplikacije

Serija TJ2 je zasnovana za lahko industrijsko opremo s ključnimi primeri uporabe:

Majhni žerjavi in ​​dvigala: Žerjavi na strehi (dvigovanje orodja v delavnici), žerjavi za delovne postaje (ravnanje z deli montažne linije) in mini električna dvigala (vzdrževalna opravila) z nosilnostjo 0,1–5 ton.

Lahki transporterji: Tračni transporterji v pakirnih linijah (hrana, elektronika), mali valjčni transporterji (logistično sortiranje) in nadzemni transporterji (tekstilne tovarne).

Mini vitli: ročni električni vitli (popravilo avtomobilov, spuščanje čolnov) in fiksni mini vitli (vleka lahkega tovora Manj kot ali enako 3 tonam).

Lahki stroji: Pakirni stroji (tesnjenje, etiketiranje), tekstilni stroji (predenje, tkanje), mali mešalniki (barve, aditivi za živila) in pomožna oprema za 3D tiskanje.
