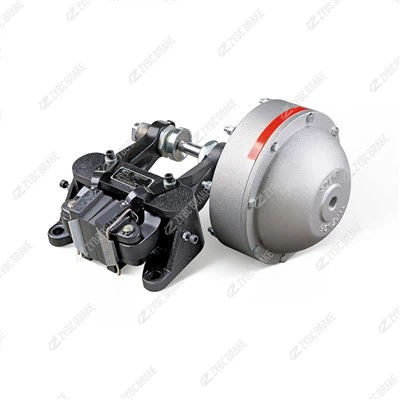

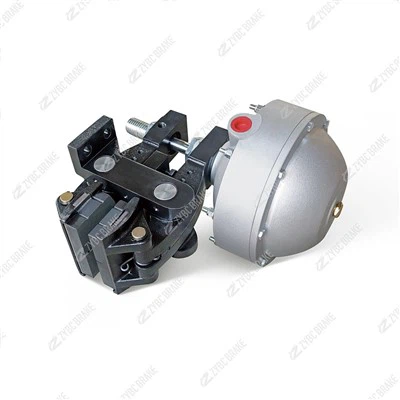

Visokokakovostne najbolje prodajane pnevmatske disk zavore serije QP

TheSerija QPje obsežen nabor industrijskih-pnevmatskih kolutnih zavor, zasnovanih za zanesljiv nadzor zaviranja pri lahkih, srednjih in težkih-rotacijskih strojih-vključno z žerjavi (nadzemnimi, portalnimi, stolpnimi), vitli, tekočimi trakovi, rudarskimi dvigali in opremo jeklarne. Opredeljeno s svojimpnevmatsko aktiviranje(stisnjen zrak poganja zavorno silo) intorna struktura-v slogu diska, ta serija zagotavlja dinamično upočasnjevanje, zadrževanje statične obremenitve in-varno zaustavitev v sili. Posebej primeren je za okolja, kjer je stisnjen zrak takoj na voljo (npr. tovarne, pristanišča, rudarska mesta) in ponuja prednosti, kot so hitra odzivnost, nizki stroški vzdrževanja in učinkovito odvajanje toplote. Serija QP, ki pokriva premere diskov od 200–1200 mm in izhodne momente od 100–8000 N·m, izpolnjuje zahteve industrij, ki dajejo prednost varnosti, vzdržljivosti in združljivosti s stroji z visoko{11}}vztrajnostjo. Spodaj je podrobna razčlenitev njegovih serijskih značilnosti, osnovne strukture, principa delovanja, ključnih funkcij, tipičnih aplikacij in tehničnih specifikacij:

1. Pregled serije in osnovna funkcija

Serija QP sledi konvenciji o poimenovanju "QP" (Q=pnevmatsko aktiviranje, P=disk-zaviranje v slogu) in je zasnovana za reševanje različnih potreb po industrijskem zaviranju. Njegove glavne funkcije so v skladu z varnostnimi in operativnimi zahtevami za vrtljivo opremo:

Dinamično zaviranje: Upočasnjevanje ali ustavljanje strojev z visoko{0}}vztrajnostjo (npr. dvigala pristaniških žerjavov, rudarskih tekočih trakov) z nadzorovanim navorom, da se prepreči nihanje bremena, mehanski udarci ali popuščanje zavor.

Zadrževanje statične obremenitve: Zavarovanje tovora (do 200+ ton) na mestu med izpadi, vzdrževanjem ali neugodnimi pogoji (npr. močni vetrovi za žerjave na prostem).

Zaviranje v sili: Samodejno ukrepanje pri izgubi zračnega tlaka ali sistemskih napakah, da se prepreči beženje opreme,-ki je kritično za-operacije z visokim tveganjem, kot so dvigala za globoko rudarjenje ali operacije kontejnerskega žerjava.

Serija vključuje pod-modele, prilagojene delovnim ciklom: lahka-obremenitev (1–20 ton), srednja-obremenitev (20–80 ton) in težka-obremenitev (80–200+ ton), kar zagotavlja združljivost s široko paleto strojev.

2. Osnovna struktura in ključne komponente

Serija QP ima modularno, servisu-prijazno zasnovo, optimizirano za pnevmatsko aktiviranje in kolutno zaviranje, s štirimi integriranimi podsistemi:

2.1 1. Pnevmatska aktivacijska enota (Power Core)

Enota pretvori stisnjen zrak v natančno mehansko silo za vklop/sprostitev zavore, ki vključuje:

Zračni cilinder: Zatesnjen,-jeklen ali aluminijast valj (naveden za 0,4–1,0 MPa delovnega tlaka) z natančno-strojno obdelanim batom. Uporablja tesnila iz nitrilne gume (NBR) ali fluoropolimera (FKM), ki preprečujejo uhajanje zraka, tudi pri ekstremnih temperaturah (-40 stopinj do 120 stopinj). Lahki-modeli uporabljajo aluminijaste jeklenke za zmanjšanje teže; težki-modeli uporabljajo jeklo z debelimi stenami za visokotlačno odpornost.

Kontrolni ventil zraka: Integriran elektromagnetni ventil 3/2 ali 5/2 (ali ročni ventil za osnovne modele), ki uravnava dovod in odvod zraka. Omogoča hitro povečanje tlaka (manj kot ali enako 0,2 sekunde) za hitro sprostitev zavore in modulirano zmanjšanje tlaka za nemoten vklop. Težki-modeli uporabljajo ventile z visokim-pretokom za obdelavo večjih količin zraka.

Enota FRL (izbirno): Filter-Regulator-Enota za mazanje, ki čisti stisnjen zrak (odstranjuje vlago/prah), prilagaja tlak, da ustreza potrebam zaviranja, in maže notranje komponente cilindra-podaljša življenjsko dobo za 30 %+.

2.2 2. Sklop kolutne zavore (torno jedro)

Sklop je povezan z vrtljivim diskom stroja za ustvarjanje zavorne sile, vključno z:

Zavorna čeljust: Zasnova z eno-zavorno čeljustjo (lahka-obremenitev), dvojna-zavorna zavorna čeljust (srednja-obremenitev) ali štirikratna-zavorna zavorna čeljust (težka-obremenitev), izdelana iz-trdnega litega železa (HT300) ali nodularnega železa (QT500) za odpornost na udarce. Čeljust vsebuje torne ploščice in mehanizem,-ki ga poganja bat za vpenjanje diska.

Torne blazinice: Materiali,-specifični za uporabo, prilagojeni delovnim ciklom:

Lahka-obremenitev: kompoziti-na osnovi smol (μ večji ali enak 0,40, toplotna odpornost do 300 stopinj) za nizek hrup in nizko obrabo.

Srednje-obremenitev: pol-kovinski kompoziti (μ večji ali enak 0,43, toplotna odpornost do 350 stopinj) za uravnotežen navor in vzdržljivost.

Težka-obremenitev: keramični-pol-kovinski kompoziti (μ večji ali enak 0,45, toplotna odpornost do 450 stopinj) za visok-navor, visoko-frekvenčno zaviranje. Ploščice imajo zaskočne-ali vijak-on design za enostavno zamenjavo, z mehanskimi obrabnimi jezički ali elektronskimi senzorji (izbirno) za signalizacijo vzdrževanja.

Združljivost diska: Zasnovan za standardne industrijske diske (debelina: 10–50 mm, material: jeklo 45#, nerjaveče jeklo ali toplotno-obdelano legirano jeklo). Nastavljivi nosilci čeljusti se prilagajajo variacijam poravnave diska ±5 mm, kar poenostavlja namestitev.

2.3 3. Napaka-Varni vzmetni mehanizem (varnostno jedro)

Ta mehanizem, ki je obvezna funkcija za vse modele serije QP, zagotavlja zavorno sposobnost v scenarijih izgube zračnega tlaka:

Jeklene vzmeti iz-mangana-visoke napetosti: Več kompresijskih vzmeti (umerjenih na silo 3–40 kN, glede na navor), nameščenih v čeljusti. Pri dovajanju stisnjenega zraka (sprostitev zavore) se vzmeti stisnejo; če zračni tlak pade (npr. okvara kompresorja), se vzmeti takoj razširijo-in potisnejo bate zavorne čeljusti in torne ploščice proti kolutu, da blokirajo gred.

Dvojna-vzmetna redundanca (modeli za težke-obremenitve): doda sekundarni komplet vzmeti za zagotovitev zaviranja v sili, tudi če ena vzmet odpove, v skladu z varnostnimi standardi SIL 2 za visoko{1}}tvegane aplikacije (npr. globoko rudarjenje).

2.4 4. Komponente za prilagajanje in zaščito (jedro vzdržljivosti)

Samodejni regulator vrzeli: Mehanski sistem, ki kompenzira obrabo tornih ploščic v realnem času, ohranja dosledno zavorno režo (0,2–0,4 mm) in odpravlja ročno ponovno-kalibracijo. Standardno pri srednje/težkih-modelih; neobvezno za lahke-naloge.

Varstvo okolja:

Lahka/srednja-obremenitev: premaz iz epoksi smole (debelina večja ali enaka 80 μm) za odpornost proti prahu in vlagi (IP65).

Težke-obremenitve: vroče-cinkanje + epoksi premaz (IP67) za odpornost proti koroziji v slani vodi (pristanišča) ali rudarskem prahu/kemikalijah.

Odpornost na vibracije in udarce: Pritrdilni elementi proti -zrahljanju (zaklepne matice, vzmetne podložke) in ojačani nosilci čeljusti prenesejo tresljaje strojev (npr. tekoči trakovi, premikanje žerjava) in občasne udarce ter preprečujejo premikanje komponent.

3. Načelo delovanja

Serija QP deluje po pnevmatskem-varnem ciklu in se prilagaja delovanju industrijskih strojev v vseh delovnih ciklih:

3.1 1. Sprostitev zavore (normalno delovanje)

Ko se aktivira stroj (npr. luški kontejnerski žerjav), krmilni sistem pošlje signal pnevmatskemu ventilu.

Stisnjen zrak (0,4–1,0 MPa) se dovaja v zračni valj, potiska bat in sproži ročico ali neposredni-pogonski mehanizem. Ta sila premaga napetost varnostnih-vzmeti.

Mehanizem umakne torne ploščice zavorne čeljusti stran od vrtečega se diska in ustvari majhno režo (0,2–0,4 mm). Disk (povezan z gredjo stroja) se prosto vrti, kar omogoča dvigovanje, prenašanje ali vitlo.

3.2 2. Zaviranje (nadzorovano ustavljanje/zadrževanje)

Nadzorovano ustavljanje: Za upočasnitev ali zaustavitev stroja pnevmatski ventil izpušča zrak iz cilindra. Zračni tlak pade in varnostne-vzmeti se začnejo raztezati-in potiskajo bate in ploščice čeljusti proti vrtečemu se kolutu.

Generiranje navora: Trenje med ploščicami in diskom ustvarja zavorni moment (100–8.000 N·m), ki upočasni kolut z nadzorovano hitrostjo (0,3–1,2 sekunde, odvisno od modela), da se izogne ​​udarcem obremenitve ali poškodbam diska.

Statično držanje: Za varnost tovora (npr. obešanje posode v-zrak) jeklenka ohranja nizek zračni tlak (~0,1–0,2 MPa). Zmanjšan pritisk omogoča, da vzmeti delno zaskočijo blazinice, pri čemer uporabijo ravno dovolj navora, da zadržijo obremenitev brez pregrevanja diska.

3.3 3. Zaviranje v sili (izguba zračnega tlaka)

V primeru izgube zračnega tlaka (npr. okvare kompresorja, puščanja zračnega voda ali napake v sistemu) jeklenka izgubi vso silo, da prepreči delovanje vzmeti.

Vzmeti se popolnoma razširijo v milisekundah (0,2–0,6 sekunde) in z največjo silo udarijo blazinice ob disk. Zavorni navor doseže vrh pri nazivni zmogljivosti modela, kar zaklene gred in takoj ustavi stroj-in prepreči padce tovora, trke ali beg opreme.

4. Ključne značilnosti serije QP

Serija QP izstopa po svojih pnevmatskih-prednostih in industrijski prilagodljivosti:

4.1 1. Hitra odzivnost in visoka učinkovitost

Pnevmatsko aktiviranje omogoča hitro sprostitev zavore (manj kot ali enako 0,2 sekunde) in vklop v sili (manj kot ali enako 0,6 sekunde)-, kar je kritično za stroje s kratkimi časi cikla (npr. tekoči trakovi za pakiranje) ali visoko-vztrajnostno obremenitvijo (npr. pristaniški žerjavi). Nestisljivost stisnjenega zraka zagotavlja dosledno izhodno silo, pri čemer se izogiba nihanju navora.

4.2 2. Nizko vzdrževanje in stroškovno-Učinkovito

Brez hidravlične tekočine (odpravlja nevarnost puščanja, zamenjavo tekočine in težave z onesnaženjem, ki so pogoste pri hidravličnih zavorah).

Torne ploščice je enostavno zamenjati (manj kot ali enako 30 minut za lahke/srednje-modele, manj kot ali enako 60 minut za težke-obremenitve), ne da bi razstavili celotno zavoro.

Zračne jeklenke zahtevajo minimalno servisiranje (samo letno mazanje), enota FRL (izbirno) pa podaljša življenjsko dobo komponent-in zmanjša stroške vzdrževanja za 40 % v primerjavi s hidravličnimi alternativami.

4.3 3. Vrhunsko odvajanje toplote

Zasnova-na osnovi diska in velika kontaktna površina ploščice omogočata hitro odvajanje toplote,-ki je ključnega pomena za visoko{2}}frekvenčno ali-zaviranje pri težkih-obremenitvah (npr. rudarski transporterji pri vzpenjanju po klancu). To preprečuje bledenje zavor (izguba trenja zaradi pregrevanja) in podaljša življenjsko dobo ploščic na več kot ali enako 8.000 ur (lahka/srednja) ali več kot ali enako 12.000 ur (težka-obremenitev).

4.4 4. Odpornost na okolje

Zanesljivo deluje pri ekstremnih temperaturah (-40 stopinj do 120 stopinj) in težkih pogojih (prah, vlaga, slana voda, blage kemikalije), zaradi česar je primeren za uporabo v zaprtih prostorih (tovarne) in na prostem (pristanišča, rudarstvo).

Brez razlitja tekočine, v skladu z okoljskimi predpisi (npr. ISO 14001) za čisto proizvodnjo in rudarske operacije.

4.5 5. Varnost in vsestranskost

Varno vzmetno aktiviranje- zagotavlja zavorno sposobnost pri vseh kritičnih okvarah, v skladu z globalnimi standardi (ISO 10472, GB/T 22345, CE, ATEX za eksplozivna okolja).

Pokriva širok razpon navora (100–8.000 N·m) in premera diska (200–1.200 mm) ter se prilagaja lahkim-orodjem (mini vitli) in težki-opremi (rudarska dvigala). Možnosti prilagajanja vključujejo nizko{9}}temperaturna tesnila, protieksplozijsko-varna ohišja in-združljive senzorje PLC.

5. Tipične aplikacije

Serija QP se pogosto uporablja v panogah, kjer je stisnjen zrak dostopen, s ključnimi aplikacijami glede na delovni cikel:

Delovni cikel	Aplikacije
Lahka-dolžnost	Majhna dvigala (delavnice), mini vitli (popravilo avtomobilov), transportni trakovi za pakiranje, pogoni tekstilnih strojev, mali mešalniki.
Srednja-dolžnost	Mostni žerjavi (tovarne), portalni žerjavi (skladišča), ladjedelniški vitli (mali tovor), transportni trakovi za cementarne, stroji za predelavo hrane.
Težka-možnost	Pristaniški kontejnerski žerjavi, dvigala za globoko rudarjenje (dvigovanje rude), valjarne jeklarne, vitli za vrtanje na morju, zavore vetrnih turbin, težki-tekoči trakovi (premog, ruda).
