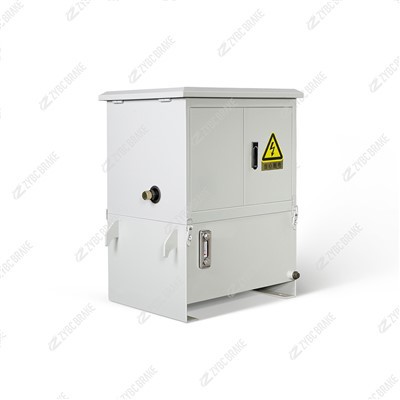

Hidravlična pogonska enota serije YZG14-16

Osnovno pozicioniranje in aplikacije

Spada medSerija YZG(G označuje hitre{0}}zmožnosti delovanja), zasnovan predvsem za vožnjovarnostne zavore, ki služijo kot delovne zavore, hidravlične objemke tirnic, kolesne zavore in drugi-delujoči hidravlični cilindri.

Tipični scenariji: pristaniški žerjavi, portalni žerjavi, rudarska dvigala,-velike vetrne turbine in druga težka oprema, ki zahteva hitro zaviranje. Lahko se uporablja tudi v splošnih industrijskih hidravličnih sistemih, ki potrebujejo občasno, hitro povečanje tlaka-.

Glavne značilnosti

Vrhunske komponente in prilagajanje: uporablja dobro-znane domače/svetovne hidravlične dele (Rexroth, Parker, Vickers izbirno), kar zagotavlja stabilno delovanje.

Dvojni način napajanja: Opremljen zzasilna ročna črpalkaza ročno povečanje tlaka-med izpadom električne energije ali vzdrževanjem, s čimer se izognete težavam z ujeto opremo.

Odlično zadrževanje pritiska: Glavni ventili so sedežni ventili z minimalnim notranjim puščanjem, kar sistemu omogoča dolgotrajno vzdrževanje tlaka brez neprekinjenega delovanja motorja (-varčevanje z energijo in majhna obraba).

Prilagodljivost na prostem: Priložen je zaščitni pokrov/ščitnik proti prahu, primeren za-delovanje na prostem v težkih okoljih.

Standardni delovni pogoji: Temperatura okolice -25 stopinj do +50 stopinj, relativna vlažnost Manj kot ali enaka 90%, S3-40% delovni cikel; trifazni AC 380V/50Hz (na voljo so napetosti po meri).

Strukturna sestava

Popolnoma integrirana enota, ki vključuje:

Elektromotor + hidravlična črpalka (gonilo/lopatica)

Integriran ventilski blok z razbremenilnimi, nepovratnimi, smernimi ventili

Manometer, filter, senzorji nivoja/temperature olja

Rezervoar za olje s proti-korozijsko obdelavo

Ročna črpalka, zaščitna omarica, električna krmilna omarica

Nomenklatura modela

YZG: Identifikator serije (Y=Hidravlična postaja, Z=Zavora-specifična, G=Hitro-delovanje)

14-16: običajno predstavlja ključne parametre, kot je nprnazivni tlak (14 MPa)inpretok (16 L/min)(točne vrednosti so odvisne od konfiguracijskega lista proizvajalca).

Načelo delovanja

Ko se motor zažene, črpalka hitro dvigne sistemski tlak na nastavljeno vrednost in potisne zavorni valj, da sprosti zavoro.

Ko je potrebno zaviranje, se smerni ventil hitro odzrači, vzmet-zavore pa prisili torne plošče, da se stisnejo in tako dosežejo hitro zaustavitev.

V primeru izpada električne energije upravljavec uporabi ročno črpalko za ustvarjanje tlaka za zasilno sprostitev ali vzdrževanje tlaka med pregledom.

Omejitve in opombe

To jeobčasno-delovanje (S3-40 %)enota, ni primerna za dolgotrajno-delovanje pod visokim-tlakom.

Zahteva redno vzdrževanje: preverjanje nivoja olja, zamenjava filtra, pregled tesnil za preprečevanje puščanja in zagotavljanje hitrega odziva.

Proizvajalec lahko prilagodi tlak, pretok, napetost (npr. 460 V/60 Hz za izvoz) in krmilne funkcije (vmesnik PLC, daljinski nadzor) glede na zahteve uporabnika.
