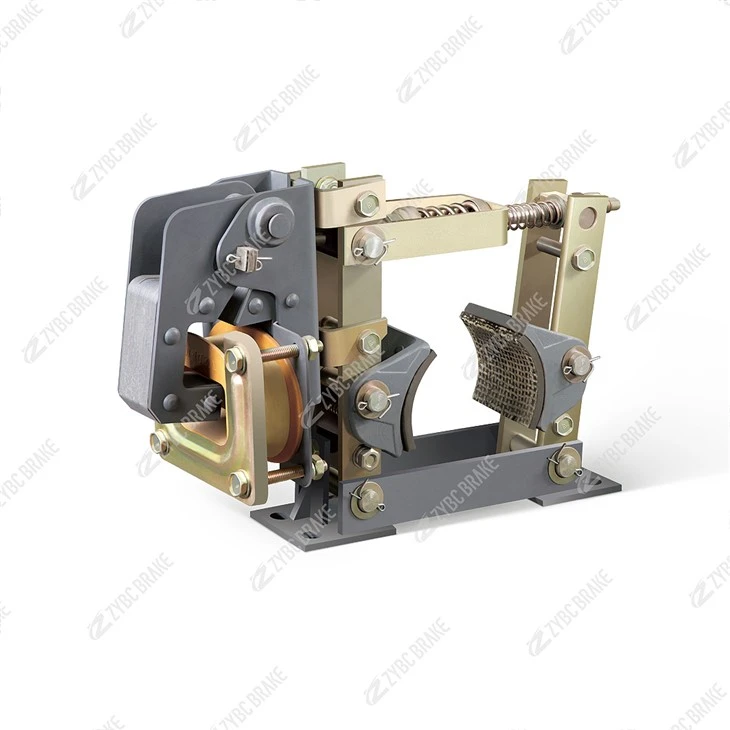

TJ2-300/200 Elektromagnetna bobnasta zavora|Varna žerjavna zavora

1. Definicija modela izdelka in razlaga kode

Polna št. modela: TJ2-300/200 Elektromagnetna bobnasta zavoraTJ2-300/200 spada v AC elektromagnetno bobnasto zavoro AC serije TJ2. Ima običajno zaprto varno strukturo in se pogosto uporablja za parkirno zaviranje, zadrževanje tovora in zaustavitev v sili dvižnih in transportnih strojev. Izdelek je skladen z industrijskim standardom JB/T6406.

Razlaga kode modela:

TJ2: koda serije za AC elektromagnetno bobnasto zavoro

300: Ustrezen premer zavornega bobna: 300 mm

200: nazivni zavorni moment 200 N·m pri neprekinjenem delovanju JC=100%; največ 500 N·m za občasno delovanje JC=25~40%

2. Pregled izdelka

Elektromagnetna bobnasta zavora TJ2-300/200 je zrela normalno zaprta industrijska zavora z načelom delovanjavzmetno zaviranje, elektromagnetna sprostitev. Opremljen je z elektromagnetom MZD1-300 AC kot pogonsko komponento. Ko je pod napetostjo, elektromagnet potegne armaturo in povezovalni mehanizem, da loči zavorne čeljusti od bobna in sprosti zavoro. Ko je napajanje prekinjeno ali pride do izpada električnega toka, vgrajena glavna kompresijska vzmet takoj potisne zavorne čeljusti, da vpnejo zavorni boben in tako realizirajo zaviranje v sili.

Ta zavora ima preprosto strukturo vzvodne povezave, nastavljiv zavorni moment in zamenljivo torno oblogo. Je ekonomičen in zanesljiv za občasne delovne cikle, splošno sprejet kot varnostna zavora za majhno in srednjo opremo za dvigovanje in prenos.

3. Osnovne lastnosti in prednosti izdelka

Fail-Safe Normalno zaprta varnostna zasnova: Zaviranje z vzmetjo, samodejno zaviranje po izgubi moči. Učinkovito preprečuje padanje tovora in beg opreme, zagotavlja varnost stroja.

Nastavljiv zavorni moment: Zavorni moment je mogoče natančno prilagoditi s spreminjanjem prednapetosti glavne vzmeti, da ustreza različnim zahtevam glede obremenitve.

AC elektromagnetni pogon: Ujemanje z elektromagnetom MZD1-300 AC, hiter odziv in stabilno delovanje za pogoste delovne pogoje pri zagonu in ustavljanju.

Preprosta in robustna mehanska struktura: Manj obrabljivi deli, enostavna-namestitev in zagon na kraju samem, nizek tehnični prag za operaterje.

Hitro zamenljiva torna obloga: brez{0}}azbestne torne obloge je mogoče zamenjati brez razstavljanja celotne zavore, kar močno skrajša čas izpadov in stroške vzdrževanja.

Stabilna zmogljivost trenja: ne{0}}azbestna pol-kovinska obloga ohranja stabilen koeficient trenja, nizko obrabo in malo prahu.

Stroškovno-učinkovita rešitev: Zrelo industrijsko oblikovanje, konkurenčna tovarniška cena, idealno za splošno dvigalno in transportno opremo.

Skladno z industrijskim standardom: Izdelano in preizkušeno v skladu z JB/T6406 za težko-industrijsko uporabo.

4. Obseg uporabe

Elektromagnetna bobnasta zavora TJ2-300/200 je zasnovana za industrijske stroje, ki zahtevajo varno parkiranje, zadrževanje tovora in zaustavitev v sili:

Mostni žerjavi, portalni žerjavi, električna dvigala in vitli

Tračni transporterji in oprema za transport razsutega materiala

Metalurški, rudarski in gradbeni stroji

Oprema za ravnanje z materialom v delavnicah in dviganje

Drugi prenosni in dvižni stroji, ki potrebujejo-varnostno zaviranje

5. Popolni tehnični parametri

表格

Tehnični predmet	Vrednost parametra
Celoten model	TJ2-300/200 Elektromagnetna bobnasta zavora
Vrsta serije	AC elektromagnetna bobnasta zavora serije TJ2
Ustrezen premer zavornega bobna	300 mm
Nazivni zavorni moment	200 N·m (JC=100% neprekinjeno); 500 N·m (JC=25~40 % občasno)
Podporni elektromagnet	MZD1-300 AC elektromagnet
Delovna napetost	AC380V (AC220V neobvezno)
Načelo delovanja	Vzmetno zaviranje, elektromagnetna sprostitev
Temperatura delovnega okolja	-20 stopinj ~ +40 stopinj
Material torne obloge	Ne{0}}azbestna pol-kovinska obloga-odporna na obrabo
Delovna dolžnost	Občasno ciklično delovanje
Standard izvedbe	JB/T6406
Delovni način	Parkirna zavora, zaustavitev v sili, zavora za zadrževanje tovora

6. Načelo delovanja

Sprostitev-vklopa (normalno stanje delovanja)Ko se na elektromagnet MZD1-300 napaja izmenični tok, magnetna sila privlači armaturo in poganja vzvodni mehanizem. Premaga prednapetost glavne vzmeti in potisne zavorne čeljusti stran od zavornega bobna. Zavora je popolnoma popuščena in oprema lahko prosto teče brez zavornega upora.

Vzmetno zaviranje (v sili in stanje parkiranja)Ko je napajanje prekinjeno ali pride do izpada električne energije, elektromagnet takoj izgubi magnetno privlačnost. Pred-stisnjena glavna vzmet poganja vzvodni mehanizem in prisili zavorne čeljusti, da tesno stisnejo 300 mm zavorni boben. Stabilen torni zavorni navor se ustvari za zaustavitev vrtenja in trdno zadrževanje bremena, kar preprečuje varnostne nesreče, kot je padec bremena.
