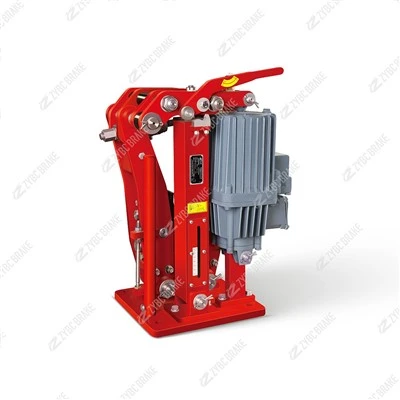

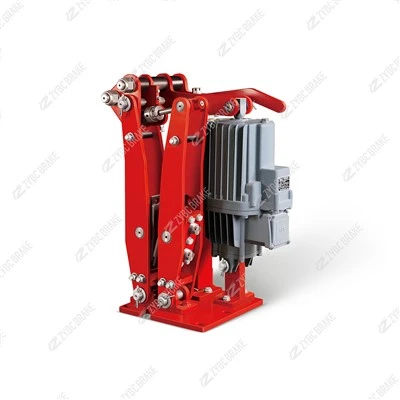

Elektro{0}}hidravlične kolutne zavore serije YP: načini namestitve in ustrezni dodatki



Metode namestitve in ustrezni dodatki

1. Metode namestitve

Sprejemajo elektro-hidravlične kolutne zavore serije YPhorizontalna vpenjalna montaža kot standard, navpično namestitev pa je mogoče prilagoditi glede na-zahteve postavitve na mestu. Njihove vgradne mere sledijo nacionalnim industrijskim standardom, združljive z večino standardnih zavornih kolutov za žerjave, tekoče trakove in metalurške stroje.

Standardna vodoravna namestitev

Trdno pritrdite zavorno podnožje na nosilec opreme z -močnimi šestrobimi vijaki. Zavorno čeljust naj bo na sredini zavornega koluta; torne ploščice na obeh straneh morajo ohranjati enako simetrično zračnost, da se prepreči enostranska obraba ali vlečenje diska.

Namestite ustrezni elektro-hidravlični potisnik vodoravno na stran čeljusti in zagotovite, da se potisna palica premika vzporedno s površino diska, da zagotovite enakomerno vpenjalno silo.

Rezervirajte dovolj prostora na obeh straneh zavornega koluta za zamenjavo tornih ploščic, nastavitev zračnosti in redni pregled.

Telo zavore mora biti pravokotno na površino zavornega koluta, da preprečite ekscentrično obremenitev in neobičajen hrup med zaviranjem.

Izbirna navpična namestitev

Uporablja se za ozek vodoravni prostor za namestitev, kot so koluti vitla in izhodne gredi reduktorja. Potrebni so navpični prehodi po meri. Po namestitvi prilagodite nivo olja v potisnem motorju, da se izognete počasnemu odzivu zaradi nezadostne oskrbe z oljem.

Ključne zahteve za namestitev

Pred zagonom očistite olje, rjo in prah na površini zavornega diska; umazanija z maščobo močno zmanjša koeficient trenja.

Po namestitvi enakomerno nastavite razmik med blazinicami z vgrajenimi-nastavitvenimi vijaki, standardna eno-stranska razdalja je od 0,5 mm do 1,0 mm.

Vsi deli drsnega vodila so opremljeni s samo-mazalnimi tulci za zmanjšanje pogostosti vzdrževanja.

Celotna struktura je vzmetno-varna pred-okvaro: izklop-izklopa sproži samodejno zaviranje vpenjanja, energija požene propeler, da se umakne in sprosti zavoro.

2. Standardni ujemajoči se dodatki

Jedro, ki podpira funkcionalne dele

Elektro{0}}hidravlični propeler serije ED. Posebna pogonska enota, ki ustreza kolutnim zavoram YP (ED23/5, ED50/6, ED80/6, ED121/6 za različne stopnje navora). Zagotavlja linearni potisk za odpiranje zavorne čeljusti proti zavornim vzmeti. Za eksplozivno nevarna območja so kot alternativa na voljo ognjevarni potisni motorji serije BEd.

Naprava za ročno sprostitev Ročno-upravljana sprostitvena ročica za odpiranje zavore v sili med izpadom električne energije, remontom ali vzdrževanjem statične opreme.

Končna stikala Spremljajo popolnoma{0}}sproščeno in popolnoma-stisnjeno stanje zavore, pošiljajo povratne signale v krmilno omarico za realizacijo električne zapore in alarma za napako.

Potrošni rezervni deli

Hitro{0}}zamenljive torne ploščice Visoko obrabno-odporni ne{2}}azbestni torni bloki z vpenjalno strukturo; med zamenjavo ni treba razstaviti celotne čeljusti. Pol-kovinske ploščice so neobvezne za scenarije velike-obremenitve in visoko{6}}frekvenčnega zaviranja.

Komplet za nastavitev in pritrditev, vključno z vijaki za nastavitev zračnosti, maticami za prednapetost vzmeti, zaklepnimi vijaki in drsnimi vodilnimi tulci za dolgoročno umerjanje parametrov in vzdrževanje.

3. Izbirni dodatki po meri

Protieksplozijsko{0}}varni podporni sklopi (ognjevarni potisniki BEd, mejna stikala s certifikatom Ex-) za premogovnike, kemična in petrokemična nevarna območja.

Prehodni nosilci po meri za navpično namestitev ali posebno postavitev ozkega-prostora.

Zaščitne prevleke proti prahu in vodi za delovne razmere na prostem, v rudarstvu in cementarnah z visoko{0}}prašnostjo.

Komponente blaženja za zmanjšanje udarcev, vibracij in hrupa pri pogostih zaviralnih ciklih.

Pro-korozijski premaz in pritrdilni elementi iz nerjavečega jekla za obalna vlažna, slana in korozivna okolja.
