Visokokakovostna nožna hidravlična bobnasta zavora serije TYW

1. Pregled serije in osnovna funkcija

Serija TYW (T=noga, Y=hidravlika, W=boben) je zasnovana kotročna varnostna zavorazagotoviti nadzor-operaterja nad premikanjem strojev. Njegove glavne funkcije vključujejo:

Upravljavec-nadzorovano zaviranje: Omogoča natančno, postopno upočasnjevanje ali takojšnjo zaustavitev opreme prek vnosa nožnega pedala-, kar je ključnega pomena za manevriranje v tesnih prostorih (npr. skladiščni viličarji) ali pozicioniranje tovora (npr. majhni žerjavi).

Zadrževanje statične obremenitve: Pritrjevanje tovora na mestu, ko je pedal popolnoma pritisnjen, tudi med daljšimi premori (npr. držanje vitla-visečega tovora-v zraku).

Ročno zaviranje v sili: služi kot rezervni zavorni sistem v primeru okvare primarnega sistema in zagotavlja varnost upravljavca v -scenariji visokega tveganja.

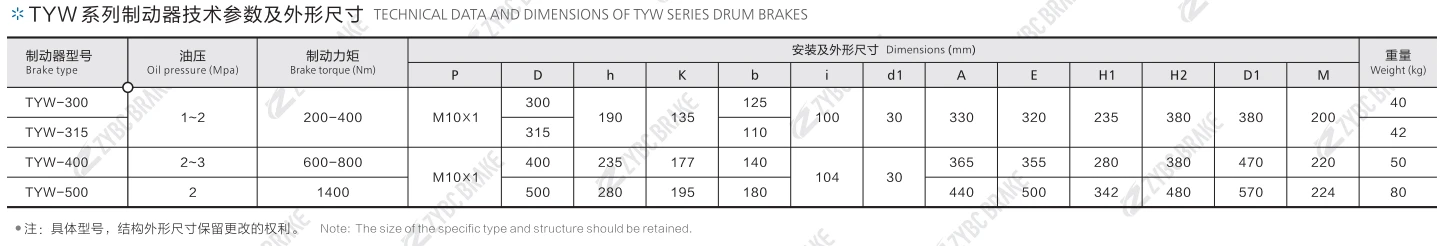

Serija pokriva premer bobna od 150–400 mm in izhodni navor od 100–2.000 N·m, zato je optimizirana za srednje-obremenitve (1–10 ton), ki zahtevajo neposreden človeški nadzor.

2. Načelo delovanja

Serija TYW deluje na aprincip hidravličnega ojačanja, kjer se ročna sila stopala pretvori v povečan hidravlični tlak za aktiviranje zaviranja. Njegov delovni cikel vključuje tri ključna stanja:

2.1 1. Sprostitev zavore (normalno delovanje)

Ko upravljavec ne pritiska na stopalko, je hidravlični sistem zavore v sproščenem stanju. Notranje povratne vzmeti umaknejo zavorne čeljusti in ustvarijo režo (0,3–0,5 mm) med čeljustmi in vrtečim se bobnom.

Boben (povezan s pogonsko gredjo stroja) se prosto vrti, kar omogoča premikanje opreme (npr. premikanje viličarja, dviganje vitla).

2.2 2. Zaviranje (nadzorovano ustavljanje/zadrževanje)

Nadzorovano ustavljanje: Ko operater pritisne stopalko, mehanska povezava poganja majhno hidravlično črpalko (vgrajeno v sklop pedala). Ta črpalka ustvarja hidravlični tlak (5–15 MPa), ki se preko cevi prenaša na hidravlični cilinder zavore.

Cilinder pod tlakom se razširi in potisne zavorne čeljusti proti vrtečemu se bobnu. Trenje med oblogami čevljev in bobnom ustvarja zavorni navor, pri čemer je sila sorazmerna s pritiskom na pedal-, kar omogoča gladko, nastavljivo upočasnjevanje.

Statično držanje: Za dolgotrajno varnost tovora (npr. parkiranje viličarja ali držanje tovora na vitlu) upravljavec do konca pritisne na pedal in vklopi zaklepni mehanizem (npr. zapah pedala). To ohranja hidravlični tlak, pri čemer se čevlji držijo v stiku z bobnom brez stalne sile stopala.

2.3 3. Zaviranje v sili

V primeru nepričakovanega gibanja ali nevarnosti lahko upravljavec maksimalno pritisne na pedal. To takoj ustvari najvišji hidravlični tlak, ki poganja čevlje proti bobnu s polno silo (nazivni navor), da hitro ustavi stroj (manj kot ali enako 1,5 sekunde pri nazivni obremenitvi).

3. Osnovna struktura in ključne komponente

Serijo TYW odlikuje robustna zasnova-osredotočena na uporabnika s štirimi ključnimi podsistemi:

3.1 1. Nožna-hidravlična aktivacijska enota pedala

Nožni pedal in povezava: Jeklen-pedal za težke obremenitve, povezan s sistemom vzvodov, zasnovan za udobno upravljanje (hod pedala: 50–100 mm) in vzdržljivost pri večkratni uporabi.

Integrirana hidravlična črpalka: Majhna batna črpalka (nameščena blizu pedala), ki pretvarja mehansko silo na pedalu v hidravlični tlak. Vključuje povratni ventil za vzdrževanje tlaka, ko je pedal zaklenjen.

Hidravlične cevi in ​​cilinder: Visokotlačne-gibke cevi (označene za 20 MPa) povezujejo črpalko s hidravličnim cilindrom, nameščenim na zavornem sklopu. Bat cilindra pretvori hidravlični tlak v linearno silo za aktiviranje zavornih čeljusti.

3.2 2. Sklop bobnaste zavore

Zavorne čeljusti: Dvojni lokasti jekleni čevlji (-ogljično jeklo visoke trdnosti), oblikovani tako, da ustrezajo premerom bobna (150–400 mm). Ojačani so, da prenesejo visoke sile trenja in preprečijo deformacije.

Torne obloge: Kompozitne obloge na osnovi pol-kovine ali smole- (μ Večje ali enako 0,40) s toplotno odpornostjo do 350 stopinj. Podloge so prikovane na čevlje za enostavno zamenjavo in dolgo življenjsko dobo (več kot ali enako 6000 delovnih ur).

Združljivost z bobni: Zasnovan za standardne industrijske bobne (material: jeklo 45# ali lito železo) z debelino 10–20 mm, kar zagotavlja široko združljivost s pogonskimi sistemi strojev.

3.3 3. Mehanizem vračanja in zaklepanja

Povratne vzmeti: Visoko{0}}napetostne jeklene vzmeti, ki umaknejo zavorne čeljusti in pedal, ko se pritisk sprosti, ter vrnejo sistem v stanje "zaviranja".

Zaklep pedala: Mehanski zapah (vzvod ali zatič), ki pritrdi pedal v pritisnjenem položaju in vzdržuje hidravlični tlak za zadrževanje statične obremenitve brez posredovanja operaterja.

3.4 4. Zaščitne in montažne komponente

Proti{0}}korozijski premaz: Pedal, zavorni okvir in hidravlični cilinder so prevlečeni z epoksidno smolo (debelina večja ali enaka 80 μm) ali pocinkani, da so odporni proti rji, prahu in vlagi-primerni za uporabo na prostem (gradbišča) ali v zaprtih prostorih (skladišča).

Nosilci-odporni na vibracije: Gumijaste puše ali amortizerji na pedalu in zavornem sklopu zmanjšajo prenos vibracij, kar poveča udobje operaterja in dolgo življenjsko dobo komponent.

4. Ključne značilnosti in prednosti

Serijo TYW odlikuje ročni nadzor in robustna zmogljivost z naslednjimi ključnimi prednostmi:

4.1 1. Intuitiven nadzor operaterja

Aktiviranje nožnega-pedala omogoča operaterjem, da natančno modulirajo zavorno silo,-kar je ključnega pomena za naloge, kot je pozicioniranje tovora ali krmarjenje po ozkih prostorih (npr. viličarji v skladiščih). Sorazmeren odziv na pritisk zagotavlja gladko ustavljanje-brez sunkov.

4.2 2. Hidravlično povečanje sile

Integrirana črpalka poveča silo stopala za 5–10-krat, kar operaterjem omogoča ustvarjanje visokega zavornega navora (do 2000 N·m) z minimalnim fizičnim naporom-, kar zmanjša utrujenost operaterja med dolgotrajno uporabo.

4.3 3. Zanesljiva mehanska varnostna kopija

Za razliko od popolnoma avtomatiziranih zavor se serija TYW zanaša na ročni vnos in hidravlični tlak, zaradi česar je zanesljiva rezerva v primeru okvar električnega ali pnevmatskega sistema-, kar povečuje varnost pri kritičnih operacijah.

4.4 4. Vzdržljivo in nizko-vzdrževanje

Težke-jeklene komponente in visoko{1}}tlačne hidravlične cevi prenesejo grobo rokovanje in težka okolja (npr. gradbeni prah, dež).

Torne obloge je enostavno zamenjati, hidravlična tekočina (mineralno olje) pa zahteva le občasne preglede-, kar zmanjša čas izpadov vzdrževanja.

4.5 5. Vsestranske možnosti namestitve

Zavora, ki je na voljo s prirobnicami ali nosilci na nosilcih, se prilagaja različnim strojem (žerjavi, vitli, viličarji) brez obsežnih sprememb. Sklop pedala je mogoče namestiti na daljavo (preko podaljšanih hidravličnih cevi) za ergonomski dostop operaterja.

5. Tipične aplikacije

Serija TYW se pogosto uporablja v ročno upravljanih ali pola{0}}avtomatiziranih strojih, vključno z:

Majhni žerjavi in ​​dvigala: dvigala s strelo, delavniška dvigala in prenosni portalni žerjavi-za natančno pozicioniranje tovora in zaustavitev v sili.

Viličarji in vozički za material: Industrijski viličarji, vlečni traktorji in težki{0}}vozički-za parkiranje, nadzor spusta in varnost tovora.

Vitli in vlačilci: Ročni ali pol{0}}električni vitli (gradbeni, ladijski ali-terenski)-za nadzorovano spuščanje in zadrževanje tovora.

Gradbena oprema: Mini bagri, mini{0}}nakladalniki in mešalci betona-za varno manevriranje na deloviščih.
