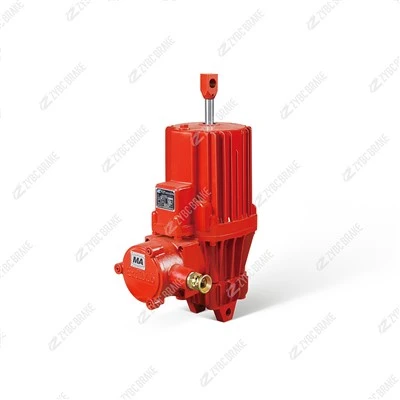

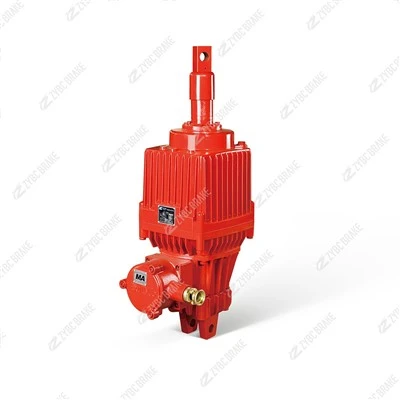

BEd50/6 Ognjevarni hidravlični potiskalnik – 500N/60mm
Pregled izdelka Serija BEd je nemška zasnova EMG Eldro-, lokalno proizvedena in popolnoma skladna z DIN15430 (mednarodno) in GB3836 / JB/T 10603-2006 / Q/ZYBC (nacionalno). BEd50/6 združuje ognjevarni motor + centrifugalno črpalko + valj v enem kompaktnem aluminijastem ohišju -...
Opis
Pregled izdelka
Serija BEd je nemškaEMG Eldro-izvedenodizajn, lokalno proizveden in popolnoma skladen zDIN15430(mednarodno) inGB3836 / JB/T 10603-2006 / Q/ZYBC(nacionalni). BEd50/6 vključuje aognjevarni motor + centrifugalna črpalka + valjv enem kompaktnem aluminijastem ohišju - pod napetostjo, impeler ustvarja tlačno olje, bat se raztegne do prednastavljenega giba in zadrži potisk; brez-energije, tlak pade in zunanja zavorna vzmet umakne palico.
2.1 Pet strukturnih prednosti
Ne-potopljen motor razreda F-- navitja so popolnoma ločena od hidravličnega olja, kar odpravlja-staranje/pregorelo-način okvare navitja, ki je značilen za staro družino BYT1,-potopljeno v olje. Nazivna moč 275 W (Ex dⅡCT4)/240 W (Ex dⅠ) zanesljivo deluje v vročih okoljih.
Ognjevarno ohišje iz litega aluminija- lažji in z boljšim odvajanjem toplote/odpornostjo proti koroziji kot litoželezni-BYT1, idealen za vlažne rudniške rove in obalne kemične tovarne.
Dual Ex pokritost - Ex d I Mbza podzemni premog (metan + premogov prah, ne-čela odkopa);Ex d IIB T4za delavnice z vnetljivim{0}}plinom IIA / IIB. Celotne certifikacijske datoteke so priložene enoti za arhiviranje-oddelka za varnost.
Vgrajena-komora za uravnotežen zrak- notranji tlak olja ostane uravnotežen v kateri koli smeri, kar omogočaProsta montaža 0–180 stopinj(navpično, vodoravno, nagnjeno) brez težave z-izgubo potiska-z zračno zaporo pri starejših potisnih motorjih. Pri večini naknadnih oprem ni nobenih sprememb nosilca.
IP65 popolnoma zatesnjen- ognjevarna spojna omarica + vodoodporna kabelska uvodnica blokira rudniško vlago, premogov prah in kemične hlape. Dvojna tesnila na gredi in potisnem- drogu izjemno podaljšajo življenjsko dobo tesnila.
2.2 Kamor ustreza
BEd50/6 je sprožilni propeler zaBobnaste in kolutne zavore BYWZ, BYWZ4, BYWZ5, BYWZ8/9 in YWZP-varne proti eksploziji, prek preproste vzvodne povezave pa poganja tudi izmenično, vrtljivo in nihajno (<90°) motions in valves, gates, clamps and conveyors. Typical sites: underground belt conveyors, mine hoists, explosion-proof cranes, coal feeders, coke-oven transfer cars, paint shops, grain elevators, oil refineries and chemical plants.
Tehnične specifikacije
Vrednosti so ocenjeni podatki proizvajalca (skladno z več- viri). Elemente, povezane s konfiguracijo-, je treba potrditi z dejanskim naročilom/certifikatom Ex.
| BEd50/6 - Nazivni parametri | |||
|---|---|---|---|
| Nazivni potisk | 500 N (±20%) | Ocenjeni hod | 60 mm |
| Sila zavorne vzmeti | 460 N | Čas delovanja, vzpon / padec | 0.62 s / 0.61 s |
| Nazivna moč | 240 W (Ex dⅠ) /275 W(Ex dⅡCT4) | Nazivni tok | 1.2 A @ 380 V |
| Delovna frekvenca | 1500 ciklov/h | Dolžnost | S1 neprekinjeno + S3 občasno |
| Nazivna napetost | 380 V (možnosti: 127/220/660/1140 V) | Pogostost | 50 Hz (60 Hz na zahtevo) |
| Razred izolacije | F-razred, ne-potopljen | Zaščita | IP65 |
| Ex oznaka | Ex d I Mb / Ex d IIB T4 Gb | Teža | 47 kg (Ex dⅠ) /37 kg(Ex dⅡCT4) |
| Montaža | 0–180 stopinj (uravnotežena zračna komora) | Referenčni standard | GB3836, JB/T 10603, DIN15430 |
Montažne in obrisne mere (mm)
BEd50/6 si deli ovojnico z BEd80/6. Risanje vedno potrdite z naročeno enoto certifikata.
| Vrsta | A | B | C | D | E | F | G | H | K | L | M | N | O | P | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BEd50/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| BEd30/5 | 410 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 270 | 16 | 85 | 75 | 98 | 20 | 15 | - |
| BEd80/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| Bed121/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 120 | 147 | 35 | 20 | 130 |
