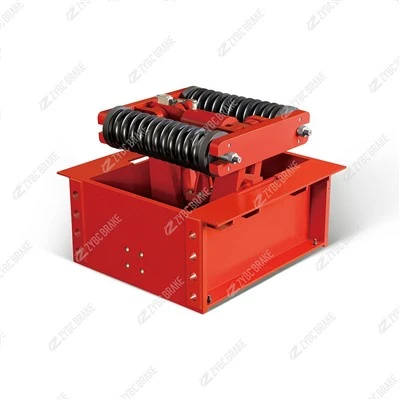

Hidravlične objemke serije YJGQ-25

Hidravlična sponka za tirnice YJGQ-serije 25 je specializirana industrijska držalna naprava za-težke obremenitve, zasnovana za togo in zanesljivo pritrditev velikih mobilnih strojev-kot so portalni žerjavi, žerjavi--za ladjo-ali druga oprema,-vgrajena na tirnice, na njihovo fiksno tirnico. Je kritična varnostna komponenta za parkiranje in zaščito pred nevihto. Tukaj je opis njegovih funkcij in delovanja:

Osnovno načelo delovanja:

Ta naprava je ahidravlično aktivirana, -varna (običajno vzmetna-uporabljena) tirna objemka. Njegova primarna funkcija ni dinamično zaviranje, temveč statično zadrževanje. Uporablja zmogljive čeljusti za vpenjanje neposredno na stranice in/ali vrh jeklene tirnice, kar preprečuje kakršno koli premikanje strojev.

Normalno/pritrjeno stanje (parkirano/zavarovano):​ V privzetem-varnem stanju močne notranje vzmeti (ali hidravlični tlak, ki ga zadržuje pilot-kontrolni ventil) prisilijo vpenjalne čeljusti ali zagozde, da oprimejo tirnico z neizmerno silo. To mehansko zaklene strukturo stroja na tirnico in prepreči kotaljenje, dvigovanje ali zdrs.

Sprostitev (za dovoljenje potovanja):Za sprostitev stroja za premikanje se hidravlični tlak izvaja na aktuator sponke (hidravlični cilinder). Ta tlak premaga silo vzmeti (ali odpre protipovratni ventil in umakne valj), pri čemer umakne vpenjalne čeljusti popolnoma stran od tirnice.

Uporaba/pritrditev (za parkiranje/varovanje):Za parkiranje ali kot odgovor na alarm za nevihto se hidravlični tlak sprosti. Sila vzmeti (ali izguba zadrževalnega tlaka) takoj požene vpenjalne čeljusti nazaj v popoln, silovit stik s tirnico, s čimer zavaruje stroj. V primeru okvare hidravličnega sistema se objemka samodejno zaskoči.

Ključne značilnosti:

Oznaka modela:

YJGQ-25:​ "YJGQ" je koda serije, kjer "YJ" lahko pomeni "sponko za tirnico", "GQ" pa označuje posebno zasnovo. številka "25" običajno označujenazivna vpenjalna sila v metričnih tonah-sila (tf)​ ali soroden parameter, kar pomeni, da lahko izvaja zadrževalno silo, enakovredno25 ton.

Ogromna zadrževalna sila:Primarna funkcija. Zasnovano za ustvarjanje vpenjalnih sil v desetinah ali stotinah ton, da se upre obremenitvam vetra, seizmični dejavnosti ali gravitacijskemu odnašanju na pobočjih. Zadrževalna sila je njegova ključna specifikacija.

Neposredno vpenjanje tirnice:​ Uporablja čeljusti iz kaljenega jekla, ki se dotikajo navpičnih strani (in včasih glave) standardne žerjavne tirnice (npr. QU70, QU100). Zasnova zagotavlja veliko, pozitivno kontaktno površino, ki preprečuje poškodbe tirnice in zagotavlja varen oprijem.

Hidravlično aktiviranje z Fail{0}}Safe:Običajno uporablja velik hidravlični cilinder za pozitivno, močno umik čeljusti. Sistem je zasnovan tako, da jevarno-, kar pomeni objemkosamodejno vključi​ ob izgubi hidravličnega tlaka, običajno prek močnih notranjih vzmeti, ki zaprejo čeljusti.

Robustna, težka-konstrukcija:​ Izdelan iz-jeklenih plošč in odkovkov visoke trdnosti, ki vzdrži ekstremne statične in udarne obremenitve. Zasnovan za uporabo na prostem z zaščito pred korozijo.

Vgrajena varnost:Pogosto vključuje senzorje obrabe, tlačna stikala za potrditev statusa objemke (odprto/zaprto) in mehanske ključavnice za vzdrževanje.

Sistemska integracija:​ Del celotnega vpenjalnega sistema tirnic, ki vključuje več sponk na žerjav, namensko hidravlično pogonsko enoto z akumulatorjem in električno nadzorno ploščo z ročnim in samodejnim (nevihta-hitrost vetra) krmiljenjem.

Tipične aplikacije:

To so bistvene varnostne naprave za zavarovanje velikih{0}}strojev, nameščenih na tirnice, zlasti na izpostavljenih lokacijah:

Objemke tirnic za nevihte/preživetje​ za kontejnerske žerjave (STS, RTG), portalne žerjave in ladjedelniške portale v pristaniščih.

Parkirne zavore/sidraza velika žerjava za zlaganje, mostne žerjave in vagone za prenos na železniških postajališčih in v industriji.

Proti -drzenju/zadrževanju na pobočjunaprave za stroje, ki delujejo na nagnjenih tirnicah.

Povzetek:

Serija YJGQ-25 je atežka,-varna hidravlična objemka tirnicenamenjeno zastatično varovanje, ne dinamično zaviranje. Njegov glavni namen je delovati kot amehansko sidro, ki uporablja hidravlično moč za umik in močne vzmeti za uporabo,vpenjanje neposredno na tirnico s silo približno 25 tonza imobilizacijo velikih strojev pred okoljskimi in operativnimi silami. Je kritičen varnostni sistem za parkiranje in zaščito pred nevihto velike mobilne opreme,-vgrajene na tirnice.
