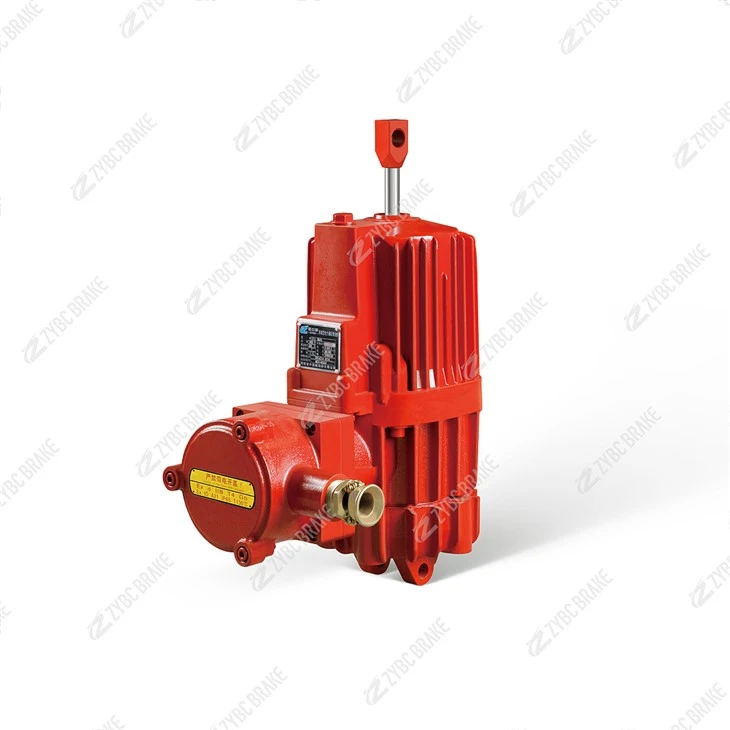

Ed50/6.Ex Ognjevarni hidravlični potiskalnik
Pregled izdelka in dekodiranje imen Ed=Elektro-družina hidravličnih propelerjev 50=50 daN nazivni potisk=500 N /6=60 mm nazivni hod. Ex=Proizvajalčeva ognjevarna/eksplozijsko-zaščitena konfiguracija - NI univerzalna certifikacijska pripona. Ed50/6.Ex je treba obravnavati kot predlagano različico Ex ...
Opis
Pregled izdelkov in dekodiranje imena
EdDružina=elektro-hidravličnih potisnih motorjev
50= 50 daN nazivni potisk=500 N
/6Nazivni hod=60 mm
.Npr= Proizvajalčeva konfiguracija, zaščitena proti ognju/eksploziji-- NI univerzalna certifikacijska pripona.
Ed50/6.Ex je treba obravnavati kot apredlagana Ex različica Ed50/6, ne kot zajamčeno mednarodno potrdilo. Najbolj popoln javni dokaz je proizvajalčeva izjava serije Ed-:Ex d IIB T4 Gb / Ex tD A21 IP65 T130 stopinj, z referencami CNEx 20.0818 / 20.0819. To podpira opis-razreda poizvedbe, vendar ne dokazuje, da ima vsaka tovarna, serija ali enota, ki se prodaja kot "Ed50/6.Ex", isti certifikat.
Okvir specifikacije
| Postavka | Citat-pripravljeno izhodišče / za potrditev | Opomba o dokazih |
|---|---|---|
| Nazivni potisk | 500 N | Logika modela Ed in več virov Ed50/6 so usklajeni. |
| Nominalni hod | 60 mm | Oznaka "/6". |
| Nazivna moč | 210 W (tipično) | Ista številka se prikaže za vzorce Ed50/6 in BEd50/6. |
| Napetost / frekvenca | AC380–460 V, 50/60 Hz (-odvisno od proizvajalca) | Standardna literatura običajno prikazuje 380 V/50 Hz. |
| Izolacija | F-razred (odvisno od-proizvajalca/naročila) | Drugi vzorci Ed kažejo B ali F na zahtevo. |
| Ohišje / zaščita | Do IP65, navedeno v literaturi serije Ex- | Vzorci, ki niso-Ex, lahko vsebujejo IP55; potrdite dejansko enoto. |
| Čas podaljšanja/vračila | Po poročilu o preskusu proizvajalca | Objavljene vrednosti vključujejo 0,45/0,39 s, 0,60/0,60 s in manj kot ali enako 0,6/0,4 s pod različnimi pogoji-ne mešajte. |
| Dolžnost / pogostost | Tipična literatura: 900–2000 ciklov/h | Največji cikli, veljavni cikli in celotna zavora so različne metrike. |
| Montaža | Prednostna navpična; nagnjeno/vodoravno po odobreni risbi | Poskrbite za pravilno uravnoteženo-usmerjenost valja. |
| Oznaka Ex | Ex d IIB T4 Gb / Ex tD A21 IP65 T130 stopinj | Samo, če je to razvidno iz veljavnega certifikata in imenske tablice. |
Kako deluje
Napeta - sprostitev
Motor poganja centrifugalno črpalko; hidravlični tlak razširi bat/palico in sprosti priključeno zavoro.
Povratek -brez napetosti -
Vzmet vrne aktuator. Zavorna vzmet mora biti glavna-varnostna sila.
Nadzorovano aktiviranje
Hod, razmerje vzvoda, sila vzmeti in dolžina cikla morajo biti validirani za celoten zavorni sklop.
Potrdite zahtevani potisk po razmerju ročice, zavorno-silo vzmeti, obrabo obloge, mejo hoda in protitlak.
Ohranite uravnoteženo usmerjenost valja, kot je prikazano na risbi namestitve.
Palice ne varite, privezujte ali mehansko zaklepajte na način, ki onemogoča-varno vračanje.
Pred izdajo naročila je treba določiti toleranco napajalne napetosti, delovni cikel, temperaturo okolice in kabelski uvod.
